Монітор манжета для встановлення налаштування камер 4в1 AHD TVI CVI CVBS з PTZ

4050.00грн.
Немає в наявності

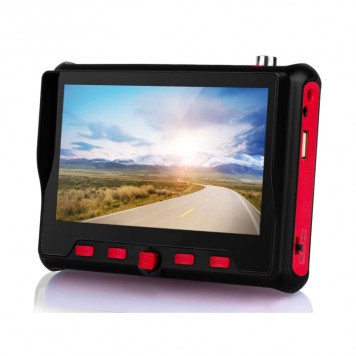

Портативний пристрій c рідкокристалічним дисплеєм діагоналлю 5 дюймів для тестування і налаштування CCTV камер.

Монітор манжета для налаштування камер 4в1 AHD TVI CVI CVBS з PTZ призначений для налаштування та тестування CCTV камер спостереження. Монітор працює з AHD (до 8MP), TVI (до 8MP), CVI (до 8MP) і CVBS камерами. Монітор оснащений рідкокристалічним дисплеєм діагоналлю 5 дюймів і роздільною здатністю 800x480. Дисплей монітора окантований сонцезахисним козирком.

Створення та схеми з’єднання у вкладці Документація.

Монітор манжета можна підключати до аналогових CVBS камер або до HD коаксіальних камер CVI, TVI, AHD через гніздо BNC. Для цього в комплекті поставки є кабель BNC «папа» - BNC «папа» довжиною 1 м. Якщо відеовихід камери оснащений RCA роз'ємом - потрібно використовувати перехідник BNC - RCA, який не входить в комплект поставки. Звук підключається до тестера в гніздо, позначене AUDIO IN за допомогою кабелю 3,5 jack - «крокодили» довжиною 1 м. Звук буде відтворюватися з вбудованого динаміка.
Для підключення камер з аналоговим PTZ керуванням використовується гніздо, позначене RS485. За допомогою PTZ можна віддалено керувати напрямком повороту та збільшенням камери. Протоколи PTZ керування: PELCO-P, PELCO-D, Samsung, Panasonic, Lilin, Yaan та інші.
Якщо до камери не підключено живлення, його можна подати від манжети, для чого потрібно під'єднати в гніздо тестера, позначене DC12V1A OUT, шнур наявний в комплекті. Таке харчування підходить для камер з напругою харчування 12 В і споживаним струмом не більше 1 А (при повному заряді акумулятора тестера). Так само є вихід USB 5V1A OUT для підключення відповідних пристроїв.

Керування манжетою здійснюється за допомогою кнопок FOCUS +, FOCUS-, ZOOM +, ZOOM- і функціональним джойстиком, натискання на який викликає меню тестера. Так само є перемикач для включення вбудованого ліхтарика.

Функціонал манжети дозволяє проводити перевірку цілісності кабелю вітої пари. Для цього тестер оснащений гніздом під конектор 8P8C (RJ45). Для використання функції тестування цілісності кабелю потрібно один кінець кабелю включити в гніздо тестера на другий кінець кабелю під'єднати датчик наявний в комплекті та вибрати відповідний пункт меню. Точність показань гарантується при довжині кабелю від 3 метрів.

Харчується тестер від Li-pol акумулятора 3.7В 3000 мА·год. На повному заряді акумулятора тестер може автономно працювати до 8 годин, при підключенні живлення камер до 4-х годин.
Тестер може заряджатися або від USB порту комп'ютера або від мережевого адаптера, який входить в комплект поставки. При зарядці акумулятора горітиме червоний світлодіод індикації заряду. Світлодіод перестане горіти, коли зарядка закінчитися. Мережевий адаптер має вихідну напругу значенням 5 В і струм 1 А. Для зарядки в комплекті поставки є кабель USB тип A - microUSB тип B довжиною 1 м.

Тестер кріпиться на руку за допомогою липучки-манжети, дозволяючи повноцінно працювати обома руками.

Характеристики:

модель: AHD+TVI+CVI+CVBS 8MP;
дисплей: рідкокристалічний, кольоровий;
діагональ дисплея: 5 дюймів;
роздільна здатність дисплея: 800 х 480;
підтримка стандартів відеосигналу: PAL и NTSC;
звук: вбудований динамік;
вихідна напруга: 12V 1A;
інтерфейс для керування PTZ: RS485;
швидкість роботи RS485: 1200, 2400, 4800, 9600, 14400 бод;
протоколи PTZ: PELCO-P, PELCO-D та інші;
функція тестування цілісності кабелю вітою пари: є;
акумулятор: тип Li-pol, напруга 3,7В ємність 3000 мА·год;
автономна робота: до 8 годин, до 4 годин з камерами;
мова меню: є російська;
розміри тестеру: 135 х 98 х 40 мм;
вага тестеру: 240 г;
вага комплекту: 500 г.

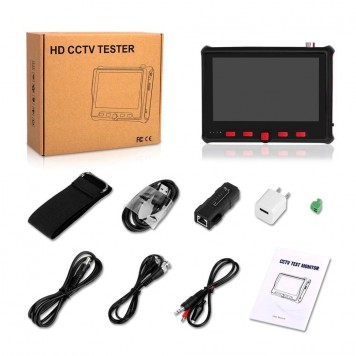

Комплект постачання:

  • Монітор манжета для налаштування камер 4в1 AHD TVI CVI CVBS з PTZ;
  • Приймач для тестування кабелю вітаю пару;
  • Кабель BNC «тато» - BNC «тато» (довжина 1 м);
  • Кабель 3,5 jack - «крокодили» (довжина 1 м);
  • Кабель 3,5 x 1,35 мм - 5,5 x 2,1 мм (довжина 1 м);
  • Кабель USB тип A - microUSB тип B (довжина 1 м);
  • Липучка манжет;
  • Адаптер живлення;
  • Керівництво користувача англійською мовою;
  • Упаковка.
Вид Тестери відеосигналу
Додаткові характеристики дисплей: 5", 800 х 480;
підтримка камер: AHD (до 8MP), TVI (до 8MP), CVI (до 8MP), CVBS з PTZ;
звук: вбудований динамік;
акумулятор: Li-Pol, 3,7 В, ємність 3000 мА·год;
розміри тестера: 135 х 98 х 40 мм;
вага тестеру: 240 г;
Комплект поставки Монітор манжета 4в1 AHD TVI CVI CVBS з PTZ;
Приймач для кабелю кручена пара;
Кабель BNC «тато» - BNC «тато»;
Кабель 3,5 jack - «крокодили»;
Кабель 3,5 x 1,35 мм - 5,5 x 2,1 мм;
Кабель USB тип A - microUSB тип B;
Липучка манжет;
Адаптер живлення
Країна-виробник товару Китай
Гарантія 1 місяць

Доступні роз'єми підключення


Підключення камер


Приклад використання манжеті
