USB программатор USBASP AVR ATMEGA8 ATMEGA128

Программатор используется для многократного программирования микропроцессорных устройств семейства ATMEGA фирмы ATMEL в собранном виде, не отключая питания. Процесс настройки программного обеспечения с помощью данного устройства упрощается.
Для использования программатора нужно подключить его к USB порту компьютера, после этого на программаторе должен загореться светодиод сигнализирующий о подключении, а на компьютере отобразится подключение нового внешнего USB устройства USBasp.
Далее нужно установить программы, позволяющие операционной системе корректно работать с программатором (драйвера). После проведения этих действий можно подключать к ISP (In System Programming) интерфейсу микропроцессорное устройство семейства ATMEGA фирмы ATMEL в собранном виде. При программировании загорается второй светодиод.
Управление программатором осуществляется программами. Для удобства и упрощения работы лучше пользоваться оконными приложениями. Для работы с  программатором есть несколько программ — avrguge, eXtremeBurner, Khazama и т.п.
Программатор имеет два интерфейса – для подключения к компьютеру и для подключения микроконтроллера. Для подключения устройства к компьютеру используется стандартный USB интерфейс. Для подключения микроконтроллеров используется режим последовательного программирования ISP (In System Programming), это микроконтроллеры у которых есть порт SPI (Serial Peripheral Interface).
Назначение контактов ISP разъема:
1. MOSI (выход данных для последовательного программирования);
2. VTG +5V (выход +5В, для питания программируемой платы от шины USB током до 200мА);
3. NC (не используется);
4, 6, 8, 10. GROUND (общий или минус питания);
5. RESET (подключается к выводу RESET микроконтроллера);
7. SCK (выход тактирования данных);
9. MISO(вход данных для последовательного программирования).
Питание программатора осуществляется от USB порта +5В, для программируемой платы током до 200мА.

Характеристики:

микроконтроллер: ATMEGA8L;
напряжение питания: 5 В (от USB);
интерфейс подключения к ПК: USB;
интерфейс программатора: ISP (внутрисистемное программирование);
программатор совместим с ОС: Windows 98 / 2000 / XP / Vista / Seven, Linux;
размеры программатора: 65 х 20 х 9 мм;
длина шлейфа ISP: 65 см;
вес программатора: 7 г;
вес программатора со шлейфом: 21 г.

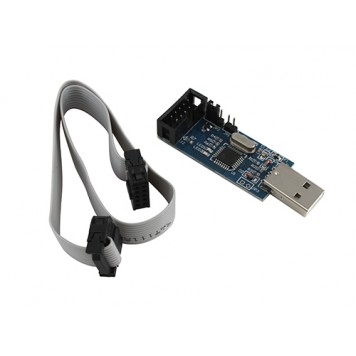

Комплект поставки:

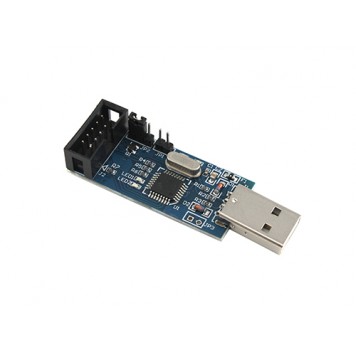

• USB программатор USBASP AVR собранный на микроконтроллере ATMEGA8A;

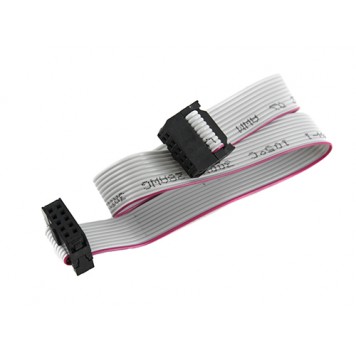

• шлейф ISP.

Схема контактов ISP разъема:
