Wemos D1 R2 WiFi на базе ESP8266, плата Arduino

Wemos D1 R2 WiFi на базе ESP8266 – это микроконтроллер и WiFi модуль одновременно. Wemos D1 R2 используется для программирования, контроля, управления различных проектов, в которых нужно использование микроконтроллеров или может подключаться к программному обеспечению, выполняемому на компьютере. Контроллер совместим со всеми платами расширения форм фактора Arduino UNO.

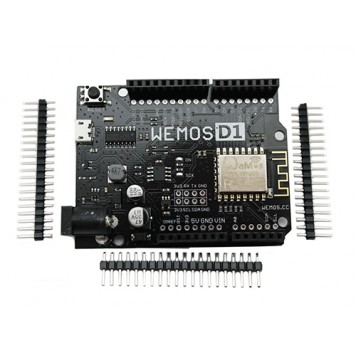

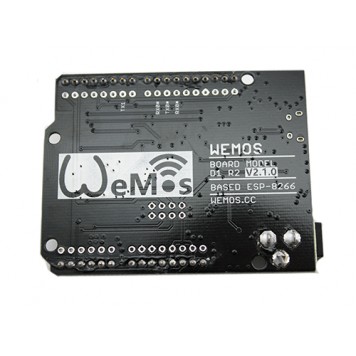

Контроллер поставляется на плате типоразмера Arduino UNO. В комплекте с платой идет три колодки штыревых контактов, по 20 контактов каждый, с расстоянием между контактами 2,54 мм. Каждый вывод контроллера продублирован на плате клеммой для возможности припаять штыревые контакты. Штыревые контакты перед пайкой нужно разделить на соответствующие по количеству клемм части. На плате используется всего 40 клемм, т.е. еще 20 штыревых контактов у Вас останутся, как запасные.
Для использования Wemos D1 R2 нужно подключить его к USB порту компьютера с помощью кабеля USB тип A – microUSB тип B (в комплект поставки не входит). Операционная система компьютера определит устройство как USB Serial CH340. Если автоматически драйвера не установились – это нужно сделать вручную. После подачи питания на плате контроллера начнет гореть синий светодиод, обозначенный ON (индикация питания), также будет гореть синий светодиод, обозначенный SCK (индикация шины I2C). На плате контроллера находится кнопка сброса параметров или перезагрузки RESET.
После подключения контроллера к компьютеру нужно скачать и установить программное обеспечение для работы. Wemos D1 R2 поставляется с уже загруженной на ESP8266 прошивкой NodeMCU. Данная прошивка воспринимает код, написанный на языке программирования LUA. Но также есть возможность работать с более привычным Arduino IDE. Для этого нужно сделать ряд  манипуляций. В конечном итоге Вы получите контроллер размера Arduino UNO с тактовой частотой 80 – 160 МГц и 4 Мбайт Flash памяти, что намного больше, чем в Arduino контроллерах. Предусмотрено три варианта использования в беспроводном режиме: Клиент (STA), Точка доступа (AP), Клиент+Точка доступа (STA+AP). Wemos D1 mini оснащен PCB антенной, при этом расстояние приема/передачи в идеальных условиях 400 м.
Контроллер Wemos D1 R2 поддерживает функцию OTA, так называемое, обновление прошивки «по воздуху».
Контроллер Wemos D1 R2 имеет один аналоговый и одиннадцать цифровых входов/выходов общего назначения для ввода или вывода информации и управляющих сигналов:

Аналоговый вход A0 имеет встроенный АЦП (аналого-цифровой преобразователь). Максимальное входное напряжение аналогового входа A0 3,3В!
Wemos D1 R2 может быть запитан от USB порта компьютера, от адаптера питания, от внешнего источника питания – тип источника выбирается автоматически.
Адаптер питания подключается посредством штекера диаметр – 2,1 мм с центральным положительным полюсом. Выходное напряжение блока питания может быть от 5 до 24В.
Внешнее питание может подаваться от блока питания или батареи. Такое питание подключаются к выводам платы, обозначенным GND и VIN.
Разъемы питания:

• VIN – вход используется для подачи питания от внешнего источника и как источник питания, если есть питание от блока питания;
• 5V – выходное напряжение напрямую от стабилизатора напряжения; подавать на этот вывод входное напряжение нельзя;
• 3.3V – напряжение на выводе 3,3В генерируемое встроенным регулятором на плате.

На плате есть дополнительная клеммная колодка для расширения возможностей платы. На колодку продублированы выводы: 3.3V, RX, TX, GND/3.3V, SCL, SDA, GND.
Особенность при работе с Wemos D1 R2 – вывод в терминал может осуществляться с мусором либо постоянно, либо при начале отображения. Иногда все начинает работать само по себе, иногда требуется поиграть со скоростями последовательного порта (в окне терминала и в скетче), дабы подобрать скорость, которая будет работать именно у Вас.
Внимание: WeMos D1 R2 хоть и Arduino совместимая плата, но ожидать, что на ней будут нормально работать любые скетчи от Arduino не стоит.

Характеристики:

модель: WeMos D1 R2 V2.1.0;
типоразмер: Arduino UNO;
собран на чипе: ESP8266;
Flash память: 4Мбайт;
тактовая частота: 80 – 160 МГц;
USB – UART: CH340G;
расстояние приема/передачи, в идеальных условиях: 400 м;
функция: OTA;
встроенная прошивка: NodeMCU;
размеры: 69 х 53 х 12 мм;
вес: 25 г.

Комплект поставки:

• Wemos D1 R2 WiFi на базе ESP8266, плата Arduino;
• штыревые контакты 2,54 мм - 3шт.

Материалы и файлы для работы с контроллером.
Статья.
