Плата расширения питания база для LoLin v3 NodeMcu

Плата расширения NodeMcu Base Ver 1.0 используется в качестве терминального адаптера для микроконтроллера LoLin NodeMcu v3. Также плата используется для питания контроллера и периферии (датчиков, двигателей и т.п.) от внешнего источника питания с напряжением 6 – 24 В постоянного тока.

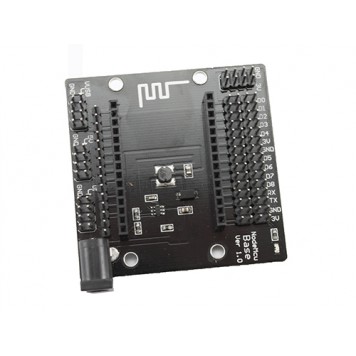

Для использования платы расширения нужно сначала установить на нее микроконтроллер LoLin NodeMcu v3. Микроконтроллер нужно установить таким образом, чтобы его PCB антенна указывала на пиктограмму антенны, которая изображена на текстолите платы расширения. Микроконтроллер устанавливается в гнезда с расстоянием между контактами 2,54 мм.
Далее к плате расширения нужно подключить внешний источник питания с напряжением 6 – 24 В постоянного тока. Мощность источника питания нужно подбирать с расчетом максимального потребления всей системы плюс 20%. Но нужно учитывать, что максимальный выходной ток платы составляет 1 А. Для подключения блока питания на плате контроллера предусмотрено гнездо под штекеры 5.5 х 2.5 мм и 5.5 х 2.1 мм. После подключения напряжения питания на плате будет гореть синий светодиод индикации питания.
Плата расширения в сборке с микроконтроллером и адаптером питания выглядит так:

На плате расширения NodeMcu Base Ver 1.0 продублированы все входы и выхода контроллера LoLin NodeMcu v3.
Контакты правой стороны контроллера продублированы четырьмя контактами на каждый сигнал. Контакты левой стороны контроллера продублированы однорядной группой контактов – один контакт на каждый сигнал.
Также плата расширения имеет дополнительные выходы для питания периферийных устройств и вход для внешнего источника питания.
Распиновка платы расширения NodeMcu Base Ver 1.0:

Двухрядная группа контактов GND, 3V используется питания периферийных устройств с напряжением 3 – 3,3 В.
Двухрядная группа контактов VUSB, GND используется питания периферийных устройств с напряжением 5 В. Питание на эти контакты поступает от USB порта, к которому подключен микроконтроллер LoLin NodeMcu v3.
Двухрядная группа контактов 5V, GND используется питания периферийных устройств с напряжением 5 В. Питание на эти контакты поступает от внешнего источника питания платы расширения.
Двухрядная группа контактов UI, GND используется для подключения к плате расширения внешнего источника питания с напряжением 6 – 24 В постоянного тока (альтернатива гнезду под адаптер питания).

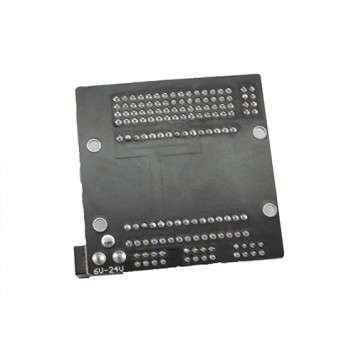

Плата расширения NodeMcu Base Ver 1.0 имеет четыре монтажных отверстия для закрепления на плоской поверхности.

Характеристики:

модель: NodeMcu Base Ver 1.0;
совместимость с контроллером: LoLin NodeMcu v3;
напряжение питания: 6 – 24 В;
максимальный выходной ток: 1 А;
гнездо под штекеры: 5.5 х 2.5 мм и 5.5 х 2.1 мм;
гнезда и штыревые контакты с расстоянием между контактами: 2,54 мм;
размеры: 59 х 59 х 13 мм;
вес: 23 г.
