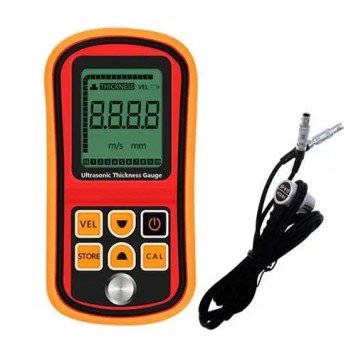

Толщиномер ультразвуковой 1.2-225мм 5МГц Benetech GM100

Толщиномер ультразвуковой, тестер покрытий 1.2-225 мм Benetech GM100 используется для измерения толщины материалов, которые хорошо проводят ультразвук в диапазоне скорости прохождения ультразвука 1000 – 9999 м/с и в диапазоне толщины материалов 1,2 – 225 мм.
Ультразвуковой толщиномер Benetech GM100 может измерять толщину таких материалов: алюминий, цинк, серебро, золото, олово, железо, сталь, латунь, медь, нержавеющая сталь, акриловый пластик, вода, глицерин, растворимое стекло, ацетат, фосфористая бронза, скипидар, стекло, сплав инколой, магний, никеле-медный сплав, никель, сталь 4330, титан, цирконий, нейлон.
Для максимальной точности – измеряемый объект  должен  иметь  две  параллельные поверхности.
Точность толщиномера Benetech GM100 составляет 1%, шаг измерения составляет 0,1 мм.
Конструкция толщиномера Benetech GM100:

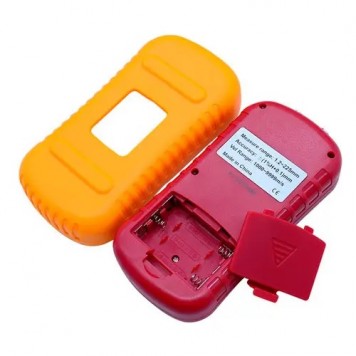

Перед использованием толщиномера нужно установить в бокс для элементов питания три батарейки типоразмера AAA. Элементы питания нужно устанавливать, соблюдая полярность, как изображено на корпусе бокса. Батарейки в комплект поставки не входят.
Далее нужно подключить к прибору преобразователь (датчик). Для этого нужно в разъемы прибора вставить коннекторы преобразователя. Причем нет разницы, какой коннектор вставлять в какой разъем. Маркировка на датчике 5P ф10.
Кнопки толщиномера Benetech GM100:

После этого прибор нужно включить с помощью черной кнопки включения/выключения. Потом прибор проходит автоматическую калибровку и включается основное меню GM100.
Меню толщиномера Benetech GM100:

До начала измерения нужно откалибровать прибор. Прибор должен калиброваться каждый раз, когда заменяется преобразователь или элементы питания. Процедура калибровки очень важна, т.к. влияет на точность измерения. Для начала калибровки нужно один раз нажать кнопку CAL,  на дисплее появится надпись CAL. Потом нужно приставить чувствительный элемент преобразователя к стандартному калибровочному блоку, который находится на корпусе прибора. Калибровка не будет закончена, пока на дисплее не появится надпись 4 mm. Для проверки точности калибровки нужно измерять толщину калибровочной пластины, которая входит в комплект поставки. Толщина калибровочной пластины составляет 4 мм.
Для подготовки к измерению нужно выбрать скорость прохождения звука материалов. Выбор скорости прохождения звука проводится поочередным нажатием кнопки VEL.
Таблица соответствия скорости звука и материала:

Перед каждым измерением нужно сначала нанести на чувствительный элемент датчика немного токопроводящего слоя. В качестве токопроводящего слоя можно использовать гель для ультразвукового исследования (УЗИ). Гель для ультразвукового исследования (УЗИ) входит в комплект поставки.
В память толщиномера Benetech GM100 можно добавлять до десяти дополнительных материалов с помощью режима сохранения данных. Для перехода в режим сохранения данных нужно нажать и на протяжении 2 секунд удерживать кнопку STORE, после чего на дисплее появится индикатор M. Выбор одной из десяти ячеек памяти осуществляется с помощью кнопок корректировки. Когда ячейка памяти выбрана – её  содержимое обновляется при измерении каждого нового значения. Последнее измеренное значение сохраняется в выбранной ячейке памяти. По завершении нужно нажать кнопку STORE для возврата в обычный режим.
Если работа проходит в условиях со сложным освещением, то в приборе предусмотрена подсветка дисплея. Чтобы включить режим подсветки, нужно при выключенном приборе нажать и удерживать кнопку CAL и затем нажать кнопку включения. Подсветка дисплея будет включаться на 7 секунд при выполнении любой операции.
Толщиномер Benetech GM100 автоматически выключается после 2 минут бездействия.

Характеристики:

производитель: Benetech;
модель: GM100;
тип чувствительного элемента: ультразвуковой;
маркировка на датчике: 5P ф10;
длина кабеля преобразователя (датчика): 1 м;
рабочая частота: 5 МГц;
диапазон измерения толщины: 1,2 – 225 мм;
диапазон скорости прохождения ультразвука: 1000 – 9999 м/с;
точность: 1%;
шаг измерения: 0,1 мм;
дисплей: жидкокристаллический, не цветной;
подсветка дисплея: есть;
питание: три батарейки типоразмера AAA;
контроль заряда батарей: есть;
рабочая температура: 0 – 40°C;
максимальная температура измеряемого объекта: до 60°C;
габариты: 146 x 72 x 29 мм;
вес комплекта: 349 г.

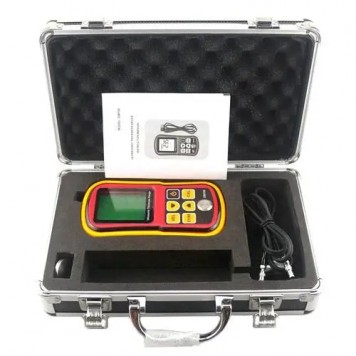

Комплект поставки:

• Толщиномер ультразвуковой, тестер покрытий 1.2-225мм Benetech GM100;
• Силиконовый чехол;
• Кейс;
• Преобразователь (датчик);
• Калибровочная пластина;
• Токопроводящий гель;
• Руководство пользователя на английском языке.

Руководство пользователя на русском языке.
