Розумний зарядний пристрій Liitokala Lii-500 Li-ion 18650 розряд ємність

Розумне зарядний пристрій Liitokala Lii-500 Li-ion 18650 розряд ємність використовується для зарядки циліндричних Li-ion (3,7 В / 3,85 В), Ni-MH (1,2 В) акумуляторів типорозмірів 18650, 18490, 18350, 17670 , 17500, 17335, 16340 (RCR123), 14500, 10440, 26650, 22650, 26500, A, AA, AAA, SC.
Для використання зарядного пристрою Lii-500 потрібно підключити до нього адаптер живлення, який входить в комплект поставки або блок живлення з вихідними значеннями не менше 12 В DC 2 А і штекером 5,5 x 2,5 або 5,5 x 2,1 мм . Довжина кабелю адаптера живлення становить 1 м. Кабель адаптера живлення підключається до гнізда зарядного пристрою, позначеному DC: 12V. Після підключення живлення включитися дисплей зарядного пристрою і буде напис null (нічого не підключено).

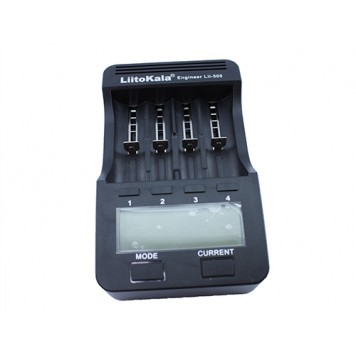

Конструкція зарядного пристрою Liitokala Lii-500:

Після підключення живлення можна встановлювати акумулятори в відсіки для зарядки. Перед як встановлювати батареї у відсік потрібно дотримуватись полярності. Негативний і позитивний контакти відзначені піктограмами в відсіках для зарядки. Кожен з чотирьох відсіків оснащений рухомий, підпружиненою мінусовою клемою, що дозволяє встановлювати акумулятори різних типорозмірів. Максимальна ширина відсіку становить 70 мм, мінімальна 31 мм.
Після підключення акумулятора включається підсвічування дисплея і автоматично починається процес зарядки. На дисплеї відображається номер активного каналу і поки йде процес зарядки, блимає піктограма CHARGE, відображається поточна напруга акумулятора, внутрішній опір акумулятора, час заряду акумулятора і значення зарядженої ємності. Також на дисплеї відображається ток заряду акумулятора: 300 мА, 500 мА, 700 мА 1000 мА. Максимальний вихідний струм зарядного пристрою може залежати від максимального струму адаптера живлення. З адаптером живлення з комплекту поставки максимальний вихідний струм зарядного пристрою буде 2 А, тобто 1 А на два канали, 700 мА на три канали або 500 мА на чотири канали. Під час заряду акумулятора за допомогою кнопки CURRENT можна змінювати струм заряду обраного каналу. Коли зарядка закінчена, піктограма CHARGE перестає блимати, і з'являється піктограма End.

Схема дисплея зарядного пристрою Liitokala Lii-500 на зображенні:

Для перемикання між каналами зарядки використовуються кнопки, позначені 1, 2, 3, 4. Одночасно в різних каналах можна заряджати акумулятори різних типорозмірів з різною напругою.
Зарядний пристрій Liitokala Lii-500 має дві функції тестування акумуляторів: FAST TEST (швидкий тест) і NOR TEST (стандартний тест).
Для використання функцій тестування потрібно спочатку за допомогою кнопок 1, 2, 3, 4 вибрати потрібний канал, потім натиснути і протягом 2 секунд утримувати кнопку MODE. Після цього почне блимати піктограма CHARGE. Для перемикання між режимами потрібно натискати кнопку MODE і на дисплеї будуть по черзі відображатися піктограми: CHARGE, FAST TEST, NOR TEST.
Для включення режиму потрібно почекати 8 секунд після вибору до тих пір, поки піктограма обраного режиму перестане блимати. Після вибору режиму потрібно вручну за допомогою кнопки CURRENT вибрати струм заряду і струм розряду. При виборі струму заряду 300 мА або 500 мА струм розряду буде 250 мА, при виборі струму заряду 700 мА або 1000 мА струм розряду буде 500 мА.
Послідовність дій зарядного пристрою при FAST TEST: розряд акумулятора, заряд акумулятора до максимуму.
Послідовність дій зарядного пристрою при NOR TEST: розряд акумулятора, заряд акумулятора до максимуму, розряд акумулятора.
Зарядний пристрій Lii-500 оснащено захистом від перезаряду, перерозряду, переполюсовки. Також зарядний пристрій може зарядити акумулятор з глибокого розряду, але це не завжди виходить, все залежить від конкретного акумулятора.
Зарядний пристрій Lii-500 оснащено USB виходом зі стабілізованою вихідною напругою 5 В і струмом до 1 А. USB вихід позначений OUT: 5V і використовується для підключення навантаження до встановлених в відсіки акумуляторів. Для використання цього режиму роботи потрібно відключити від зарядного пристрою адаптер живлення, а сумарна напруга на встановлених в бокси акумуляторах має бути не менше 5 В.
Підсвічування дисплея відключається автоматично після 30 секунд бездіяльності.

Характеристики:

виробник: Liitokala;
модель: Lii-500;
кількість каналів: 4;
підтримувані типи акумуляторів: Li-ion (3,7 В/3,85 В), Ni-MH (1,2 В);
підтримувані типорозміри акумуляторів: 18650, 18490, 18350, 17670, 17500, 17335, 16340 (RCR123), 14500, 10440, 26650, 22650, 26500, A, AA, AAA, SC;
режими роботи: CHARGE, FAST TEST і NOR TEST;
мінімальна вхідна напруга: 5 В DC;
мінімальний вхідний струм: 2 А;
Максимальна вхідна напруга: 12 В DC;
максимальне вхідний струм: 4 А;
максимальне вихідний струм: 4 А;
напруга зарядки: 1,4 В/4,2 В;
струм розряду: 250/500 мА;
вихідна напруга USB: 5 В;
вихідний струм USB: 1 А;
розміри: 158 x 94 x 33 мм;
вага зарядного пристрою: 213 г;
вага комплекту: 384 г

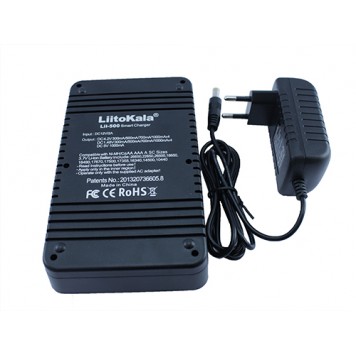

Комплект поставки:

• Розумний зарядний пристрій Liitokala Lii-500 Li-ion 18650 розряд ємність в упаковці;
•  Адаптер живлення;
•  Керівництво користувача китайською та англійською мовами.
