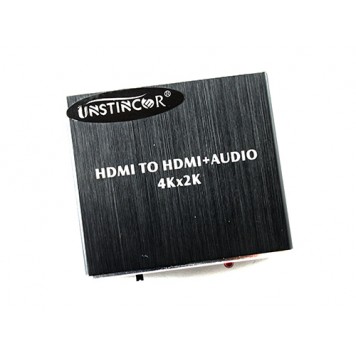

HDMI аудіо витягач екстрактор SPDIF TOSLINK + 3.5мм джек

HDMI аудіо екстрактор використовується для відділення від HDMI сигналу аудіо складової і її конвертації в 2-канальний або 5.1-канальний SPDIF цифровий оптичний аудіо сигнал і аналоговий аудіо сигнал. Відео складова HDMI сигналу проходить через конвертер «протягом». Джерелом HDMI сигналу може служити, наприклад ігрова приставка, приставка SMART TV, DVD плеєр, комп'ютер.
HDMI аудіо екстрактор використовується у випадках, коли пристрій, який приймає HDMI сигнал, не може відтворювати звук або якщо якість відтвореного звуку не подобається користувачеві. Конвертовану аудіо складову сигналу можна вивести на зовнішню аудіо систему.

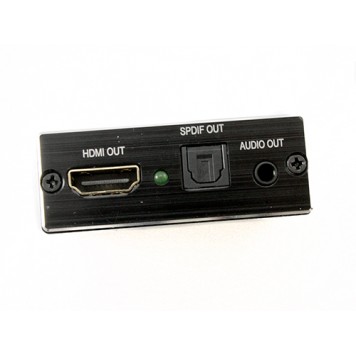

Для використання HDMI аудіо екстрактора потрібно до гнізда, позначеному HDMI IN підключити кабель від джерела сигналу. До гнізда, позначеному HDMI OUT, потрібно підключити кабель до монітора або телевізора. До гнізд, позначених SPDIF OUT і / або AUDIO OUT, потрібно підключити зовнішню аудіо систему. При передачі вихідного сигналу біля гнізда HDMI OUT буде горіти зелений світлодіод.

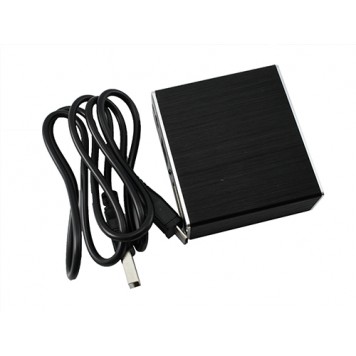

HDMI аудіо екстрактор може живитись або від USB порту комп'ютера або від адаптера живлення з USB гніздом і вихідною напругою 5 В, струмом не менше 500 мА. Для цього в комплекті поставки йде кабель USB тип A - microUSB тип B довжиною 1 м. Кабель підключається до гнізда, позначеному DC 5V IN. Коли до конвертер підключено живлення біля гнізда DC 5V IN буде горіти червоний світлодіод.
Схема підключення HDMI екстрактора:

HDMI аудіо екстрактор підтримує вхідний HDMI сигнал специфікації 1.4b і старіші зі зворотною сумісністю. Смуга пропускання до 340 МГц зі швидкістю передачі даних до 10,2 Гб / с. Роздільна здатність вхідного HDMI сигналу до 3840x2160 30Hz і 4096x2160 30Hz. Підтримувана вихідна роздільна здатність: 2160p 30 Hz, 1080p 50/60 Hz, 1080i, 720p, 1576i, 480p, 480i. Екстрактор підтримує технологію захисту від копіювання HDCP специфікації 1.4.

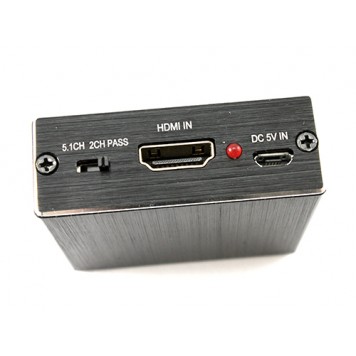

Управляється HDMI аудіо екстрактор за допомогою перемикача, який знаходиться з боку HDMI входу і входу живлення. Перемикач має три положення: PASS, 2CH, 5.1CH.
Положення перемикача нанесені на корпус екстрактора піктограмою:

•   PASS - при цій позиції перемикача потужність звуку передається «протягом» через екстрактор по HDMI НЕ конвертуючи;
• 2CH - при цій позиції перемикача на виході буде 2-канальний цифровий оптичний аудіо сигнал через SPDIF і 2-канальний аналоговий аудіо сигнал через 3,5 jack;
• 5.1CH - при цій позиції перемикача на виході буде 5.1-канальний цифровий оптичний аудіо сигнал через SPDIF і 2-канальний аналоговий аудіо сигнал через 3,5 jack.


Максимальна довжина кабелю вхідного сигналу 7 м, кабелю вихідного сигналу - 8 м, при використанні дроту AWG26.

Характеристики:

виробник: UNSTINCOR;
вхідний сигнал: HDMI;
специфікація HDMI: 1.4b і старіші з зворотною сумісністю;
дозвіл вхідного HDMI сигналу: до 3840x2160 30Hz і 4096x2160 30Hz;
вихідний сигнал: HDMI, SPDIF, 3,5 jack;
дозвіл вихідного HDMI: 2160p 30 Hz, 1080p 50/60 Hz, 1080i, 720p, 1576i, 480p, 480i;
підтримує колірні формати: 24-біт, 30-біт, 36-біт;
смуга пропускання: до 340 МГц;
швидкість передачі даних: до 10,2 Гб / с;
HDCP: специфікації 1.4;
вихід SPDIF: оптичний цифровий 2-канальний, 5.1-канальний;
вихід 3,5 jack: аналоговий 2-канальний;
напруга живлення: 5 В;
споживаний струм: до 500 мА;
розміри конвертера: 58 х 53 х 22 мм;
вага комплекту: 84 м

Комплект поставки:

•  HDMI аудіо витягач екстрактор SPDIF TOSLINK + 3.5мм джек;
• Кабель USB типу A – microUSB типу B;
• Посібник користувача англійською мовою.
