Модуль зарядки Li-ion батарей для Wemos D1 D1 mini

Модуль використовується для зарядки від комп'ютера або зовнішнього джерела живлення Li-ion акумуляторів з напругою 2,9 - 4,2 В. Для використання модуля потрібно підключити його до USB порту комп'ютера через кабель USB - microUSB тип B (в комплект поставки не входить) або підключити до адаптера живлення з гніздом USB тип A. Коли на модуль підключений до джерела живлення від комп'ютера або зовнішнього джерела живлення, починає горіти зелений світлодіод (індикація живлення), синій світлодіод повинен мерехтіти (індикація заряду).

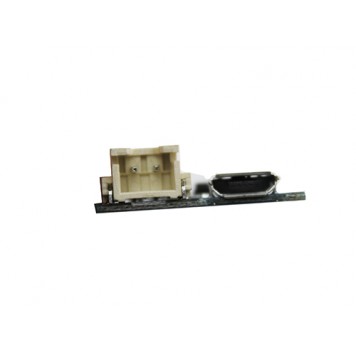

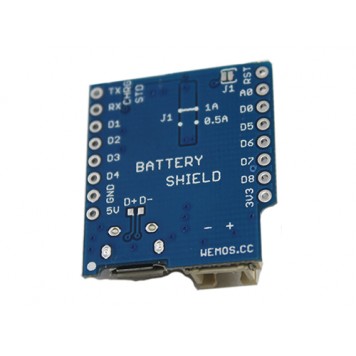

В гнізді вихідної напруги використовується XH2.54 2P типу «мама». Такий конектор знайти важко, тому краще використовувати Dupont дроти. Полярність конектора позначена піктограмою «+» і «-» на зворотному боці плати модуля. Для безпосередньо зарядки потрібно, відповідно до полярністю, підключити Li-ion акумулятор, який потрібно заряджати. Потім підключити до модуля напруга живлення і чекати повного заряду. Коли синій світлодіод почне горіти, значить зарядка повністю зроблена.
За замовчуванням, максимальний струм заряду становить 500мА, але на платі модуля передбачені клеми під перемичку, позначені J1. Якщо з'єднати клеми J1 перемичкою, максимальний струм заряду збільшитися до 1А.
Взаємодія з контролером Wemos mini:

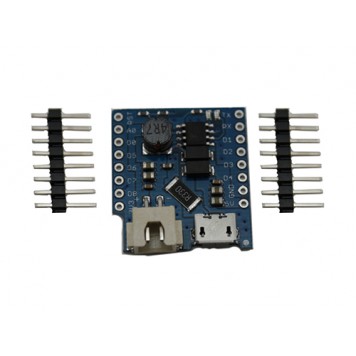

Модуль сумісний з контролером Wemos Mini. Модуль поставляється на платі типорозміру Wemos Mini. У комплекті з платою йде пара колодок штирьових контактів з відстанню між контактами 2,54 мм. Конектори потрібні, щоб модульно з'єднати плату модуля з платою контролера. У комплекті з модулем йдуть тільки штирові контакти, тому його можна використовувати тільки в самому верху модульної структури. Оскільки модуль використовує тільки контакти живлення, то всі інші контакти можуть бути доступні іншої периферії «протягом» через плату модуля.
При подачі живлення на контролер Wemos mini без подачі живлення на модуль, - зарядка не проводиться, тобто модуль не бере напругу живлення від контролера.
При подачі живлення на модуль без подачі живлення на контролер, - контролер включається. При підключенні до модулю акумулятора без подачі живлення на контролер і модуль, - контролер включається і живиться від акумулятора, якщо напруга на акумуляторі достатню. Якщо в такій ситуації включити живлення модуля, почнеться заряд акумулятора, а контролер буде продовжувати працювати.
З цього можна зробити висновок про те, що при наявності в модульній структурі контролера і периферії модуля заряду Li-ion акумуляторів, - за допомогою нього можна живити всю структуру, не підключаючи живлення до контролера, але максимальний споживаний структурою струм не повинен перевищувати 1А (включаючи зарядку акумулятора).

Характеристики:

модель: Battery Shield;
типорозмір: Wemos mini;
тип акумуляторів для заряду: Li-ion;
напруга заряду: 2,9 - 4,2 В;
струм заряду: 500 мА (може бути збільшений до 1 А);
напруга живлення: 5 В;
тип конектора вихідної напруги: XH2.54 2P типу «мама»;
розміри: 27 х 25 х 8 мм;
вага: 3 г

Комплект поставки:

• модуль зарядки Li-ion батарей для Wemos D1 D1 mini;
• штирові контакти 2,54 мм - 2 шт.
