PC - TV конвертер 4в1 VGA - BNC + RCA AV + S-Video + VGA

PC - TV конвертер 4в1 VGA - BNC + RCA AV + S-Video + VGA модель VGA TO VIDEO ++ використовується для перетворення компонентного VGA відеосигналу від відеокарти комп'ютера в аналоговий композитний CVBS відеосигнал для електронно-променевих і рідкокристалічних телевізорів з відеовходами BNC, RCA (тюльпан / дзвіночок) або S-Video. Звук через конвертер не передається і проводиться до телевізора окремо.

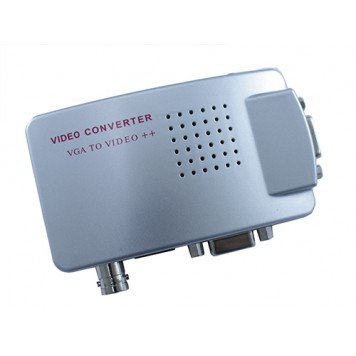

Конструкція конвертера VGA TO VIDEO ++:

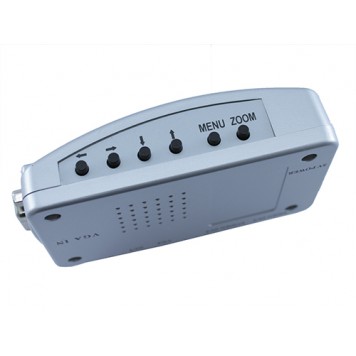

Конвертер VGA TO VIDEO ++ оснащений шістьма кнопками, які знаходяться на верхньому торці корпусу:

•  стрілки вліво / вправо - зменшує / збільшує значення обраного в меню параметра;
• стрілки вгору / вниз - навігація по параметрам меню вгору / вниз;
• MENU - вмикання / вимикання меню на екрані;
• ZOOM - масштабування зображення.

Конвертер підтримує такі вхідні розділові здатності з відеокарти комп'ютера:

• 640x480 / 800x600 / 1024x640 / 1024x768 / 1280x720 / 1280x768 / 1280x800 / 1280x1024 / 1280x854 / 1280x960 / 1360x768 / 1365x768 / 1366x768 / 1440x900 / 1600x1200 / 1920x1080 / 1920x1200 / 1920x1440 / 1152x864 / 1176x664 / 1600x900 / 1600x1000 / 1600x1024 / 1680x1050 / 1768x992 / 1792x1344 / 1800x1440 / 1856x1392 / 2048x1152 / 2048x1280 / 2048x1536 / 2560x1600.

Конвертер підтримує такі вихідні розділові здатності зображення через BNC, RCA, S-Video:

•  640 x 480 (60/70 / 75Hz) / 800 x 600 (60 / 75Hz) / 1 024 x 768 (60 / 75Hz) / 1280 x 1 024 (60 Гц).

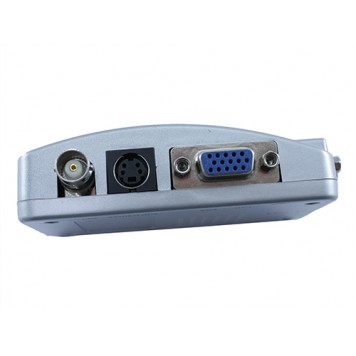

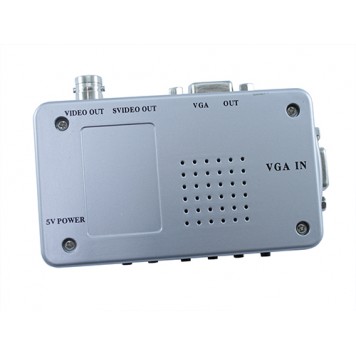

Для використання PC - TV конвертера потрібно спочатку до гнізда, позначеному VGA IN, підключити кабель від відеокарти комп'ютера. Далі потрібно визначити які відеовходи є біля телевізора. Конвертер можна підключити до відеовходу BNC, RCA (тюльпан / дзвіночок) або S-Video. Для підключення до SVideo використовується гніздо, позначене SVideo OUT, а в комплекті поставки є кабель SVideo - SVideo довжиною 1 м. Для підключення до RCA (тюльпан / дзвіночок) або BNC використовується гніздо, позначене Video OUT, а для підключення AV RCA в комплекті поставки є перехідник BNC - RCA. RCA і BNC кабелі в комплект поставки не входять і купуються окремо. За потреби до гнізда, позначеному VGA OUT, можна підключити комп'ютерний монітор за допомогою кабелю VGA - VGA довжиною 1 м, який входить в комплект поставки. Сигнал від VGA IN до VGA OUT проходить протягом і не конвертується, що дозволяє одночасно використовувати як монітор, так і телевізор.
Останнім підключається живлення конвертера за допомогою кабелю USB тип A - штекер 5,5 x 2,5 мм довжиною 1 м, який входить в комплект поставки. Штекер 5,5 x 2,5 мм кабелю підключається до гнізда конвертера, позначеному 5V POWER, а штекер USB тип A потрібно підключити до USB порту комп'ютера або до адаптера живлення з вихідними значеннями напруги 5 В DC і струмом не менше 1 А. Адаптер не входить в комплект поставки і купується окремо.
Схема підключення конвертера VGA TO VIDEO ++:

Після підключення відео конвертера VGA - CVBS до телевізора - на екрані телевізора картинка може відображатися некоректно за розміром і по яскравості, контрастності і т.п. Але конвертер оснащений інструментами для корекції вихідного відеосигналу. Якщо картинка на екрані телевізора відображається некоректно в першу чергу потрібно спробувати масштабувати зображення за допомогою кнопки ZOOM, яка знаходиться на верхньому торці корпусу конвертера. Як збільшувати або зменшувати зображення потрібно натискати кнопку ZOOM, щоб перемикати стандартні режими масштабування, в свою чергу після кожного натискання кнопки ZOOM на екрані телевізора буде змінюватися розмір зображення. Кнопка ZOOM масштабує картинку щодо центру зображення.
Якщо за допомогою стандартних режимів масштабування зображення не вдалося домогтися бажаного результату і / або зображення не влаштовує по яскравості, контрастності і т.п. потрібно викликати меню натисканням кнопки MENU. Навігація в меню здійснюється за допомогою кнопок, позначених піктограмами стрілок вгору / вниз / вліво / вправо.
Структура меню конвертера VGA TO VIDEO ++:

•  HSIZE - розтягування / зменшення картинки по горизонталі;
• VSIZE - розтягування / зменшення картинки по вертикалі;
• BRIGHTNESS - яскравість;
• CONTRAST - контрастність;
• SATURATION - насиченість;
• HUE - відтінок;
• SHARPNESS - різкість;
• Вибір системи зображення, можливі варіанти: PAL BDGHI, PAL NC, NTSC M, NTSC J, PAL M, PAL N;
• OSD BACKGROUND - задній фон меню;
• Вибір типу дисплея телевізора, можливі варіанти: CRT, LCD;
• Вирівнювання зображення: на повний екран (NORMAL), лівий верхній кут (LEFT UP), правий верхній кут (RIGHT UP), лівий нижній кут (LEFT BOTTOM), правий нижній кут (RIGHT BOTTOM).

Характеристики:

модель: VGA TO VIDEO ++;
вхідний сигнал: компонентний VGA;
вихідний сигнал: композитний CVBS, компонентний VGA;
входи: гніздо VGA;
виходи: BNC, RCA, S-Video, VGA;
живлення: 5 В DC, струм не менше 1 А;
підтримувані дисплеї телевізорів: CRT, LCD;
вихідні роздільні здатності відео: 640 x 480 (60/70 / 75Hz) / 800 x 600 (60 / 75Hz) / 1024 x 768 (60 / 75Hz) / 1280 x 1024 (60 Гц);
системи зображення: PAL BDGHI, PAL NC, NTSC M, NTSC J, PAL M, PAL N;
габарити: 97 x 59 x 26 мм;
вага комплекту: 320 г

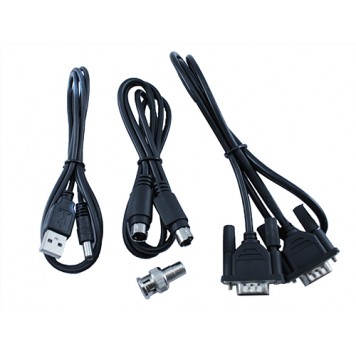

Комплект поставки:

• PC - TV конвертер 4в1 VGA - BNC + RCA AV + S-Video + VGA в упаковці;
• Кабель S-Video - S-Video;
• Кабель VGA - VGA;
• Кабель USB тип A - штекер 5,5 х 2,5 мм;
• Перехідник BNC - RCA;
• Керівництво користувача на китайською і англійською мовами.
