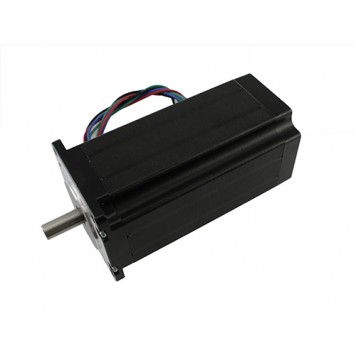

Кроковий двигун NEMA23 3A 112Нсм 57BYGH112 для ЧПУ-верстата 3D-принтера

Кроковий двигун NEMA23 3 A 112 Нсм 57BYGH112 використовується для дискретного (покрокового) обертання валу двигуна. Принцип роботи: перетворення електричних імпульсів в дискретні механічні переміщення. В основному кроковий двигун використовується в 3D принтерах, верстатах ЧПУ, робототехніці, моделюванні і т.п. в якості точного автоматичного виконавчого механізму. Кроковий двигун повертається на заданий керуючим пристроєм кут і при потребі утримує це положення.
Двигун має тип кріплення фланцем.
Для використання крокової двигуна 57BYGH112 потрібно підключити його до пристрою, а саме до драйверу з відповідними потужності двигуна характеристиками.
Креслення крокового двигуна NEMA23 57BYGH112:

Кроковий двигун NEMA23 57BYGH112 має 4 кабелі по два на кожну фазу: червоний A +, зелений A-, чорний B + і синій B-. Кольори провідників можуть змінюватися в залежності від партії.
Напруга живлення двигуна становить 24 - 50 В постійного струму, струм на фазу складає 3 А.

Характеристики:

типорозмір: NEMA23;
модель: 57BYGH112
вид двигуна: кроковий (Stepper Motor);
кількість фаз: 2;
крок: 1,8 ° ± 5% (200 на оборот);
номінальний струм фази: 3 A;
опір фази: 1,6 Ом;
індуктивність фази: 6,8 мГн;
крутний момент (момент утримання): 112 Н * см (11 кг * см);
крутний момент спокою (стопорить момент): 2,8 Н * см (0,28 кг * см);
діаметр вала: 8 мм;
довжина вала: 20 мм;
довжина кабелів: 30 см;
робоча температура: -20 - +50 ° C
опір ізоляції: 100 МОм;
діелектрична міцність: 500 В AC протягом хвилини;
розміри: 58 ​​х 58 х 112 мм;
вага: 1667 г

Даташит.
